ShaderToy – Heart

MapleRiver

1.背景绘制

这里的背景绘制比上一个要简单一些：

vec4 main(vec2 fragCoord) {
    vec2 p = (2.0 * fragCoord - iResolution.xy) / min(iResolution.y, iResolution.x);
    vec3 bcol = vec3(1.0, 0.8, 0.7 - 0.07 * p.y) * (1.0 - 0.25 * length(p));
    return float4(bcol, 1);
}

vec4 main(vec2 fragCoord) {

vec2 p = (2.0 * fragCoord - iResolution.xy) / min(iResolution.y, iResolution.x);

vec3 bcol = vec3(1.0, 0.8, 0.7 - 0.07 * p.y) * (1.0 - 0.25 * length(p));

return float4(bcol, 1);

}

首先计算了p，其中fragCoord本身就代表屏幕大小，以1920 * 1080举例，那么前半段(2.0 * fragCoord - iResolution.xy)就是把原来的范围扩大为二倍并进行一次位移：

x:[0, 1920] -> [-1920, 1920]
y:[0, 1080] -> [-1080, 1080]

然后min(iResolution.y, iResolution.x)对屏幕上距离比较小的那一侧进行归一化：

x:[-1920, 1920] -> [-1.78, 1.78]
y:[-1080, 1080] -> [-1, 1]

接下来计算颜色时使用了上面的结果p的Y值和距离值：

其中y值越大，颜色的Blue色域越小。
P的距离越小，也就是P离原点越近，颜色就更亮（rgb都更高）。
0.25只是为了控制这个颜色的范围，是一个理论值，此外我们还可以通过调节p的坐标来移动原点
1 - length(p):

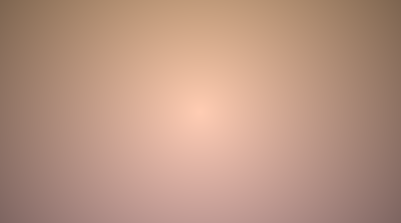

1 - 0.25 * length(p):

2.绘制心形

心形的绘制和我们之前绘制点和线的过程差不多：先确定心形的表达式，然后判断某个像素是否在心内，人如果在心内使用心的颜色，否则使用背景色。
这里作者提供了两种心形的绘制方法，分别为：

p.y -= 0.25;
float a = atan2(p.x, p.y) / 3.141593;
float r = length(p);
float h = abs(a);
float d = (13.0 * h - 22.0 * h * h + 10.0 * h * h * h) / (6.0 - 5.0 * h);

p.y -= 0.25;

float a = atan2(p.x, p.y) / 3.141593;

float r = length(p);

float h = abs(a);

float d = (13.0 * h - 22.0 * h * h + 10.0 * h * h * h) / (6.0 - 5.0 * h);

和：

p *= 0.8;
p.y = -0.1 - p.y * 1.2 + abs(p.x) * (1.0 - abs(p.x));
float r = length(p);
float d = 0.5;

p *= 0.8;

p.y = -0.1 - p.y * 1.2 + abs(p.x) * (1.0 - abs(p.x));

float r = length(p);

float d = 0.5;

说实话，两个都没看懂23333

3.填充心形颜色

经过上面的一顿心形计算，其实我已经猪脑过载了，但是人生还是要继续，代码还是要抄下去，接下来搬一下心形的颜色

float s = 0.75 + 0.75 * p.x;
s *= 1.0 - 0.4 * r;
s = 0.3 + 0.7 * s;
s *= 0.5 + 0.5 * pow(1.0 - clamp(r / d, 0.0, 1.0), 0.1);
vec3 hcol = vec3(1.0, 0.4 * r, 0.3) * s;

float s = 0.75 + 0.75 * p.x;

s *= 1.0 - 0.4 * r;

s = 0.3 + 0.7 * s;

s *= 0.5 + 0.5 * pow(1.0 - clamp(r / d, 0.0, 1.0), 0.1);

vec3 hcol = vec3(1.0, 0.4 * r, 0.3) * s;

上述两种计算方式最后都会声明一个r（p到中心点距离）和d（懵逼）。接下来的颜色计算可以看我从乐乐老师那偷过来的图：

从图片我们可以直观的看出，第一行根据p的x方向来得到一个在x方向上的渐变，第二行在此基础上添加了根据p的距离来产生的渐变，虽然不明显但可以看出新的渐变有了弧形，第三行则是使用类似半兰伯特的方法，增亮了左侧暗部区域，而最后一行则关键的分出了心形内外的区域颜色。

4.心的跳动

跳动相关函数也基本上直接拿过来就可以用了：

// animate
float tt = mod(_Time.y, 1.5) / 1.5;
float ss = pow(tt, .2) * 0.5 + 0.5;
ss = 1.0 + ss * 0.5 * sin(tt * 6.2831 * 3.0 + p.y * 0.5) * exp(-tt * 4.0);
p *= vec2(0.5, 1.5) + ss * vec2(0.5, -0.5);

// animate

float tt = mod(_Time.y, 1.5) / 1.5;

float ss = pow(tt, .2) * 0.5 + 0.5;

ss = 1.0 + ss * 0.5 * sin(tt * 6.2831 * 3.0 + p.y * 0.5) * exp(-tt * 4.0);

p *= vec2(0.5, 1.5) + ss * vec2(0.5, -0.5);

简简单单的四行代码，我只能看懂第一行是一个周期函数，而且周期是1.5s。（先对1.5求余，把时间限定到范围[0-1.5]，然后再除1.5进行归一化，时间变成[0-1]范围）

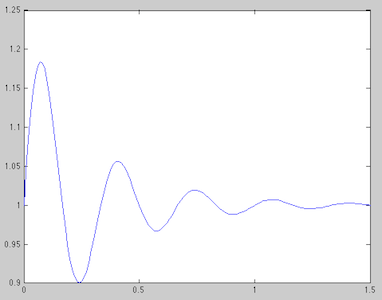

然后接下来2、3行就是对这个周期函数一顿操作，很不幸我又猪脑过载了。但是乐乐老师总结了这是一段周期函数的动画效果，大概曲线为：

通过上面的曲线我们可以看出来，这个函数的y值范围基本都在1附近跳动。所以第4行其实就是将这个曲线和我们想要的心在y轴上拉伸，x轴上收缩进行一次加权平均。x没什么好说的，两个各取0.5，但y值因为在1附近跳动，当取值为0.5时值也在0.5左右跳动，这里取-0.5时，为了保证结果不会十分夸张，所以前面的值选择在1.5，所以最终结果会在1-5-0.5=1左右跳动。

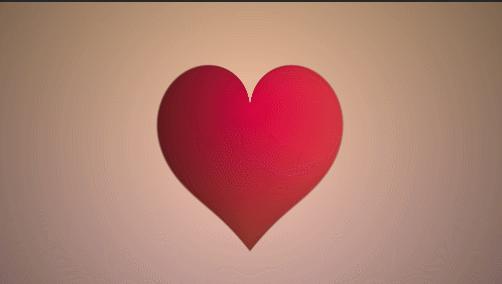

5.结果

GIF

这一顿抄下来，猪脑疯狂过载，数学太差了啊。完整代码：

Shader "Shadertoy/Heart" {
    Properties{
    }
        CGINCLUDE
#include "UnityCG.cginc"
#pragma target 3.0
#define vec2 float2
#define vec3 float3
#define vec4 float4
#define mat2 float2x2
#define mat3 float3x3
#define mat4 float4x4
#define iGlobalTime _Time.y
#define mod fmod
#define mix lerp
#define fract frac
#define texture2D tex2D
#define iResolution _ScreenParams
#define gl_FragCoord ((_iParam.scrPos.xy/_iParam.scrPos.w) * _ScreenParams.xy)
#define PI2 6.28318530718
#define pi 3.14159265358979
#define halfpi (pi * 0.5)
#define oneoverpi (1.0 / pi)
    struct v2f {
        float4 pos : SV_POSITION;
        float4 scrPos : TEXCOORD0;
    };
    v2f vert(appdata_base v) {
        v2f o;
        o.pos = UnityObjectToClipPos(v.vertex);
        o.scrPos = ComputeScreenPos(o.pos);
        return o;
    }
    vec4 main(vec2 fragCoord);
    fixed4 frag(v2f _iParam) : COLOR0{
        vec2 fragCoord = gl_FragCoord;
        return main(gl_FragCoord);
    }
    vec4 main(vec2 fragCoord) {
        // background color
        vec2 p = (2.0 * fragCoord - iResolution.xy) / min(iResolution.y, iResolution.x);
        vec3 bcol = vec3(1.0, 0.8, 0.7 - 0.07 * p.y) * (1.0 - 0.25 * length(p));
        // animate
        float tt = mod(_Time.y, 1.5) / 1.5;
        float ss = pow(tt, .2) * 0.5 + 0.5;
        ss = 1.0 + ss * 0.5 * sin(tt * 6.2831 * 3.0 + p.y * 0.5) * exp(-tt * 4.0);
        p *= vec2(0.5, 1.5) + ss * vec2(0.5, -0.5);
        // shape
        // p *= 0.8;
        // p.y = -0.1 - p.y * 1.2 + abs(p.x) * (1.0 - abs(p.x));
        // float r = length(p);
        // float d = 0.5;
        // shape
        p.y -= 0.25;
        float a = atan2(p.x, p.y) / 3.141593;
        float r = length(p);
        float h = abs(a);
        float d = (13.0 * h - 22.0 * h * h + 10.0 * h * h * h) / (6.0 - 5.0 * h);
            // color
        float s = 0.75 + 0.75 * p.x;
        s *= 1.0 - 0.4 * r;
        s = 0.3 + 0.7 * s;
        s *= 0.5 + 0.5 * pow(1.0 - clamp(r / d, 0.0, 1.0), 0.1);
        vec3 hcol = vec3(1.0, 0.4 * r, 0.3) * s;
        vec3 col = mix(bcol, hcol, smoothstep(-0.01, 0.01, d - r));
        return float4(col, 1);
    }
    ENDCG
    SubShader{
        Pass {
            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag
            #pragma fragmentoption ARB_precision_hint_fastest
            ENDCG
        }
    }
    FallBack Off
}

Shader "Shadertoy/Heart" {

Properties{

}

CGINCLUDE

#include "UnityCG.cginc"

#pragma target 3.0

#define vec2 float2

#define vec3 float3

#define vec4 float4

#define mat2 float2x2

#define mat3 float3x3

#define mat4 float4x4

#define iGlobalTime _Time.y

#define mod fmod

#define mix lerp

#define fract frac

#define texture2D tex2D

#define iResolution _ScreenParams

#define gl_FragCoord ((_iParam.scrPos.xy/_iParam.scrPos.w) * _ScreenParams.xy)

#define PI2 6.28318530718

#define pi 3.14159265358979

#define halfpi (pi * 0.5)

#define oneoverpi (1.0 / pi)

struct v2f {

float4 pos : SV_POSITION;

float4 scrPos : TEXCOORD0;

};

v2f vert(appdata_base v) {

v2f o;

o.pos = UnityObjectToClipPos(v.vertex);

o.scrPos = ComputeScreenPos(o.pos);

return o;

}

vec4 main(vec2 fragCoord);

fixed4 frag(v2f _iParam) : COLOR0{

vec2 fragCoord = gl_FragCoord;

return main(gl_FragCoord);

}

vec4 main(vec2 fragCoord) {

// background color

vec2 p = (2.0 * fragCoord - iResolution.xy) / min(iResolution.y, iResolution.x);

vec3 bcol = vec3(1.0, 0.8, 0.7 - 0.07 * p.y) * (1.0 - 0.25 * length(p));

// animate

float tt = mod(_Time.y, 1.5) / 1.5;

float ss = pow(tt, .2) * 0.5 + 0.5;

ss = 1.0 + ss * 0.5 * sin(tt * 6.2831 * 3.0 + p.y * 0.5) * exp(-tt * 4.0);

p *= vec2(0.5, 1.5) + ss * vec2(0.5, -0.5);

// shape

// p *= 0.8;

// p.y = -0.1 - p.y * 1.2 + abs(p.x) * (1.0 - abs(p.x));

// float r = length(p);

// float d = 0.5;

// shape

p.y -= 0.25;

float a = atan2(p.x, p.y) / 3.141593;

float r = length(p);

float h = abs(a);

float d = (13.0 * h - 22.0 * h * h + 10.0 * h * h * h) / (6.0 - 5.0 * h);

// color

float s = 0.75 + 0.75 * p.x;

s *= 1.0 - 0.4 * r;

s = 0.3 + 0.7 * s;

s *= 0.5 + 0.5 * pow(1.0 - clamp(r / d, 0.0, 1.0), 0.1);

vec3 hcol = vec3(1.0, 0.4 * r, 0.3) * s;

vec3 col = mix(bcol, hcol, smoothstep(-0.01, 0.01, d - r));

return float4(col, 1);

}

ENDCG

SubShader{

Pass {

CGPROGRAM

#pragma vertex vert

#pragma fragment frag

#pragma fragmentoption ARB_precision_hint_fastest

ENDCG

}

FallBack Off

}
